電子順磁共振波譜儀：ELEXSYS-II E500 CW-EPR

CW-EPR 的終極靈敏度 - SuperX：ELEXSYS-II 為CW-EPR 提供絕佳的靈敏度

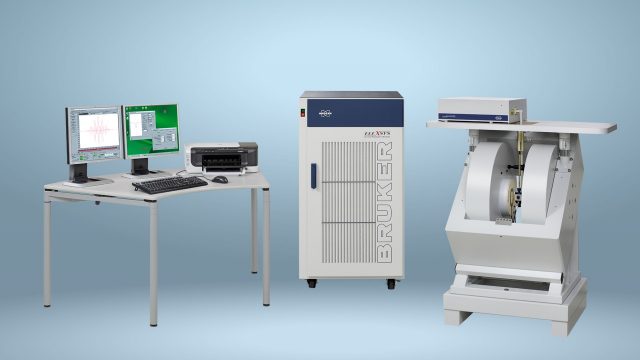

ELEXSYS-II E500

X 波段ELEXSYS-II 儀器配有SuperX 功能和新的信號處理單元（SPU）。SuperX 由一個精選的高功率、超低噪聲的雙槍源和超高Q腔組成。
這些設備的組合使X 波段的CW-EPR 的靈敏度提高了一個量級。對于傳統的靈敏度測量，我們規定E500 CW-EPR 波譜儀的弱間距信噪比為3000:1。

信號處理單元（SPU）是一個高度集成的設備，可以滿足現代CW-EPR 的所有采集模式。總共有8 個信號輸入通道和各種觸發模式，即使是不屬于標準EPR 領域的實驗也可以掌握。

此處展示的是SuperX 系統靈敏度提高的一個例子，是在標準空腔中（左）和使用SuperX 系統（右）從Cu2⁺組氨酸獲得的光譜。在標準空腔中出現的是一個微弱的和無信息的光譜，而在新的SuperX 系統中則是一個清晰的和解析良好的波譜。

技術細節

信號處理單元 （SPU） 功能

數字鎖定，可同時檢測到 5 個諧波

同時檢測 0 度和 90 度調制相

調制頻率高達 1 MHz

用于同時吸收和分散測量的雙輸入通道

27 位振幅動態范圍

用于調制和直接檢測的快速掃描斜坡發生器和檢測系統

具有 14 位單射振幅分辨率和 8 ns 時間分辨率的瞬態錄像機

預定義和用戶輸入通道

帶交流和直流耦合的輸入通道

內部和外部觸發器

場軸和時間軸上的 256 000 點

瞬態時間軸上的 65 536 點

E 500 亮點和標準功能

SuperX 微波單元，用于世界紀錄的靈敏度

超高分辨率現場控制器

數字快速現場掃描模塊

固定和時間解析實驗

多用途信號處理單元 （SPU）

參考自由旋轉計數

Xepr 軟件包

專業儀器

計算機系統

運行 Xepr 軟件包的基于 LINUX 的前端工作站是處理所有實時事件的軟件采集服務器。
