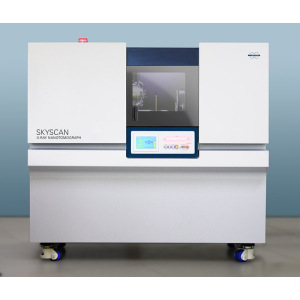

多量程X射線納米CT系統 3D-XRM

型號:SKYSCAN 2214

新型的多量程納米CT-SkyScan 2214完美的解決了樣品尺寸多樣化與空間分辨率的矛盾，一臺設備即可實現從微米到分米尺寸樣品的高分辨率掃描。創新性的采用幾何放大與光纖放大相結合的兩級放大模式，使樣品在距離光源很大距離的情況下依然獲得亞微米級的分辨率，同時還解決了光學透鏡二級放大帶 來的掃描效率低的問題，用戶無需再花費幾個小時甚至是數十個小時等待一個結果了。

SkyScan2214為油氣勘探，復合材料，鋰電池，燃料電池，電子組件等材料的三維成像和精確建模提供了獨特的解決方案。該儀器可接受300mm大小的物體，并為小尺寸和中等尺寸（10cm范圍左右）樣品掃描提供亞微米級的分辨率。該系統可選擇圓形和螺旋掃描軌跡進行樣品掃描，并提供分層重建（InstaRecon®）軟件，和獲得許可的精確的螺旋重建算法，為精確測量提供高精度信息。

開放式納米焦點金剛石光源，降低使用成本

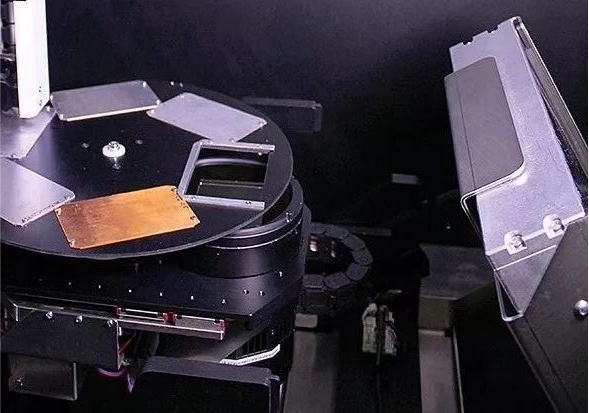

多探測器自動切換（可選4個），可選擇適用于中小尺寸樣品成像的高靈敏度CCD探測器和適用于大尺寸樣品、快速掃描的高分辨率CMOS平板探測器

11軸高精度定位系統，精度優于50nm

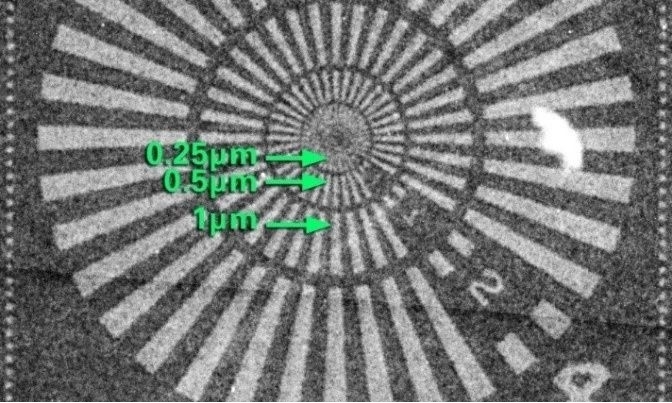

三維空間分辨率優于500nm，最小像素尺寸優于60nm

設備主要參數

◇空間分辨率：500nm

◇此儀器最小像素尺寸（細節檢測能力）：60nm

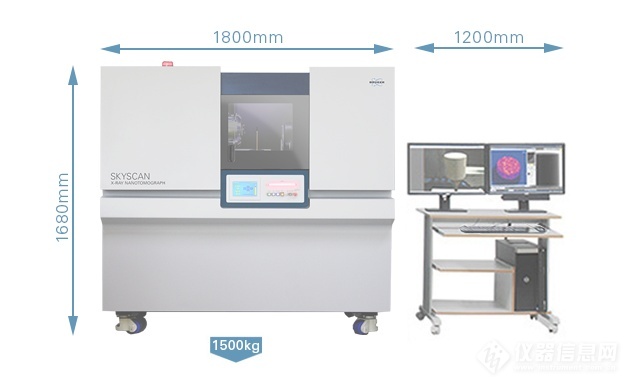

◇此儀器最大可放置樣品：直徑300mm，高度400mm

◇此儀器最大可掃描樣品：直徑140mm，高度150mm

◇精度空氣軸承，載重25kg，精度優于50nm

◇集成花崗巖抗震臺

◇20-160kV 新式X射線源，焦點尺寸：優于500nm

◇多探測器配置：600萬有效像素的平板探測器+1100萬像素冷卻式CCD（3個可選）

◇支持長樣品的螺旋掃描與重構

◇超快重建軟件InstaRecon®

◇ 基于GPU加速的3D重建支持所有的圖像格式

◇ 2D/3D圖像定量分析軟件和支持面/體渲染的3D可視化軟件，以及手機APP

應用案例

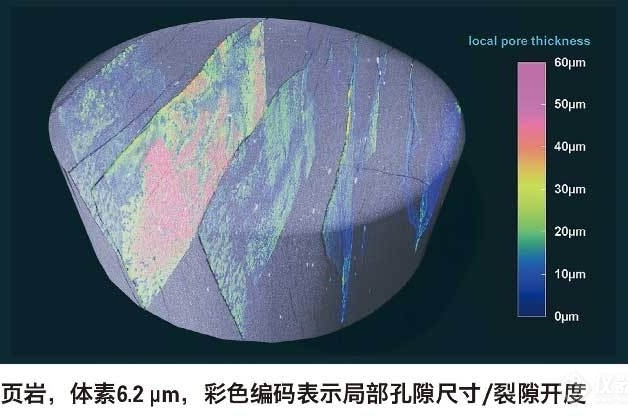

地質、石油和天然氣勘探

◆常規和非常規儲層全尺寸巖心

◆或感興趣區的高分辨率成像

◆測量孔隙尺寸和滲透率，顆粒尺寸和形狀

◆測量礦物相在3D空間的分布

◆原位動態過程分析

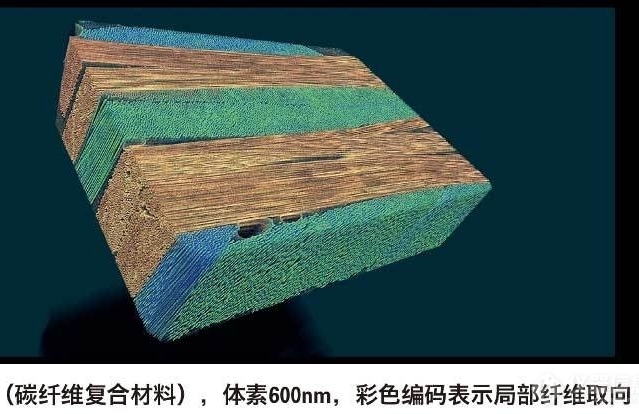

聚合物和復合材料

◆以<500 nm 的真正的 3D 空間分辨率解析精細結構
◆評估微觀結構和孔隙度
◆量化缺陷、局部纖維取向和厚度

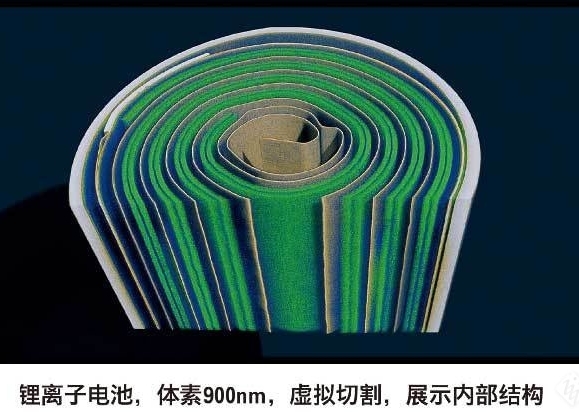

電池和儲能

◆電池和燃料電池的無損 3D 成像
◆缺陷量化
◆正負極極片微觀結構分析
◆電池結構隨時間變化的動態掃描
